Locatie Kruisland
Aangekocht perceel
Brabant Water heeft in 2020 onderzoek gedaan naar de beschikbaarheid van percelen, die passen binnen de uitgangspunten vanuit beleid en regionale afspraken. Op basis hiervan is een perceel verworven[1], welke ten noordoosten ligt van het dorp Kruisland, tussen de Engelseweg en de Gastelseweg. De locatie is aangegeven op de kaart in Figuur 4‑5. Omdat er op basis van de uitgangspunten vanuit beleid en regionale afspraken een nieuwe winlocatie is gevonden waarvan de effecten op de omgeving op basis van vooronderzoek beperkt lijken, wordt er in dit MER geen onderzoek gedaan naar andere locaties.

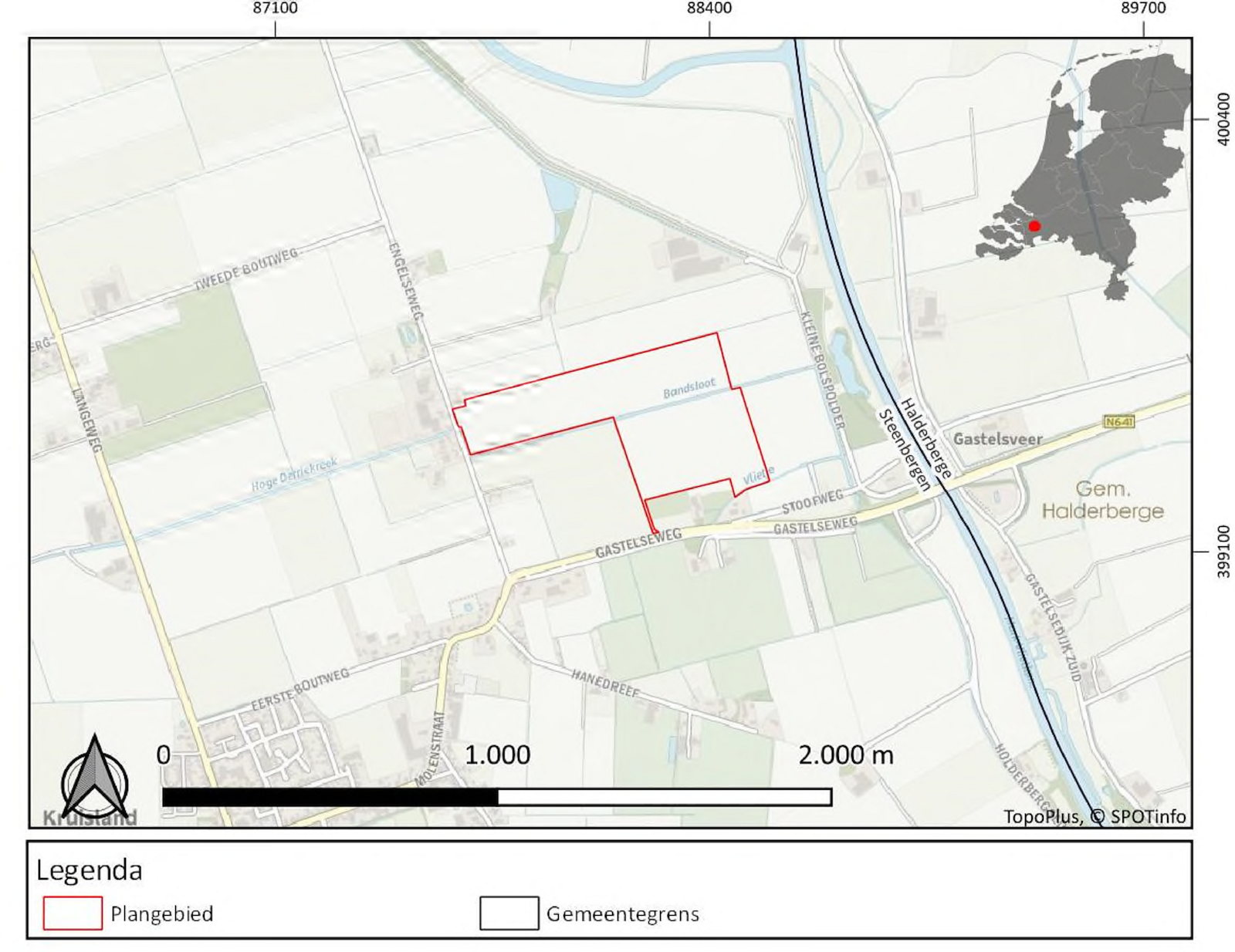

Figuur 4‑5: Perceel dat in eigendom is van Brabant Water
Verkenningsboring en pompproef
In de periode 1 november 2022 - 30 november 2022 is een pompproef gedaan op het aangekochte perceel (Brabant Water, 2023). De proefopstelling bestaat uit een onttrekkingsput van 150 meter diep. In de proefput zijn twaalf verschillende waarnemingsfilters geplaatst waar metingen van grondwaterstijghoogte en grondwaterkwaliteit kunnen worden gedaan. Uit de onttrekkingsput is grondwater onttrokken met een debiet van 100 m3 per uur.
Binnen een straal van 2 km rondom de onttrekkingspunt zijn er elf diepe meetpunten van 150 meter diepte geplaatst (zie Figuur 4‑6). Bij de waarnemingsputten is met sensoren bijgehouden wat de effecten van de pompproef zijn op de grondwaterstand.

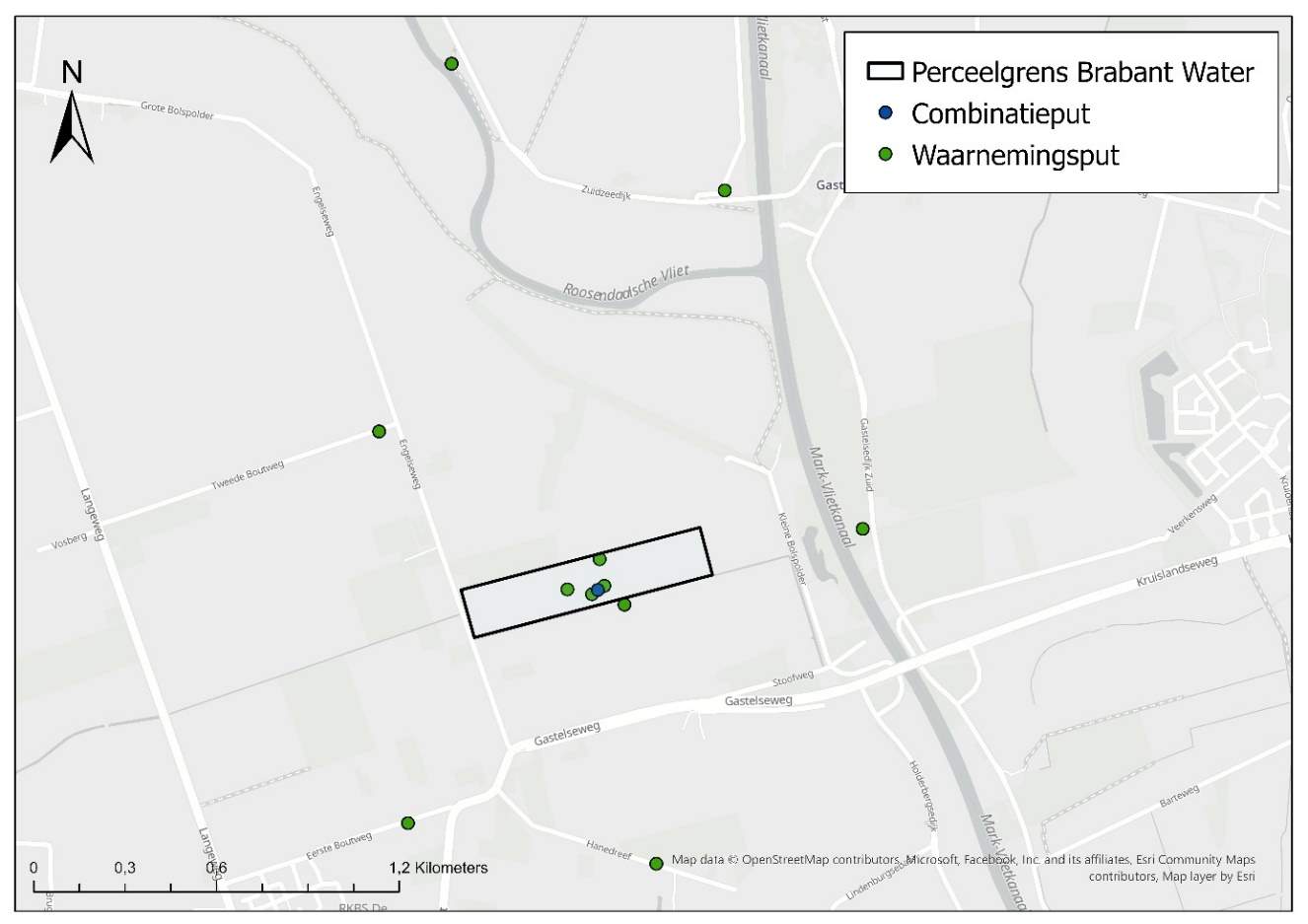

Figuur 4‑6: Locatie Kruisland met de onttrekkingsput (blauwe stip) en de elf meetpunten
Met de pompproef werd onderzocht hoe het grondwatersysteem reageert op een proefonttrekking. Hieruit zijn bodemparameters afgeleid. Daarnaast is in de geboorde put extra onderzoek gedaan, zoals analyse van het opgeboorde materiaal (de korrelgrootte van het materiaal), de doorlatendheid van het bodemmateriaal in de put en analyse van de waterkwaliteit.
Figuur 4‑7 geeft een samenvatting van de resultaten van de pompproef, waaronder de korrelgrootte, de chlorideconcentratie (zout in het water) en de stijghoogte van de grondwaterstand. Onder de diepte van onttrekken wordt het grondwater wat zouter. De verandering in zoutgehalte in het onttrokken water was gering. Dit komt omdat maar een beperkt gedeelte van onderaf komt toestromen. Deze lagen zijn namelijk minder doorlatend dan de bovenliggende lagen.

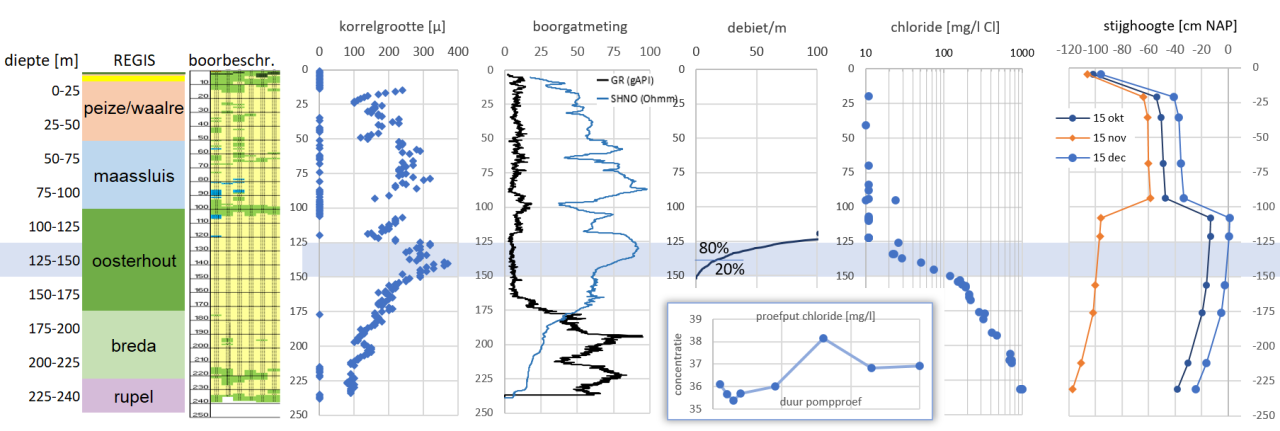

Figuur 4‑7: Samenvatting van metingen in de proefput (Brabant Water, 2023)
Met de pomproef is nauwkeurig gemeten hoe de druk in het grondwater verandert op de verschillende meetlocaties en op de verschillende dieptes. Op de onttrekkingsdiepte zijn de veranderingen in stijghoogten het grootst, aan maaiveld waren de effecten niet meer te meten. Uit de meetresultaten zijn de bodemparameters per laag afgeleid (Brabant Water, 2023). Dit zijn doorlatendheidswaarden van de zandlagen en weerstandswaarden van de kleilagen. Deze resultaten zijn verwerkt in het grondwatermodel dat is gebruikt in het MER (zie bijlage A1).
De meetresultaten van de pompproef zijn vergeleken met het berekende effect met het grondwatermodel. Deze resultaten komen goed met elkaar overeen. Dit geeft vertrouwen dat het grondwatermodel dat in dit MER is gebruikt de effecten van de nieuwe drinkwaterwinning goed berekend. Met het grondwatermodel kan zo berekend worden wat de effecten op de grondwaterstand zijn als in de toekomst de onttrekking op deze locatie wordt verhoogd tot 3,5 miljoen m3 per jaar.
- 1 In het uiteindelijke ontwerp van het winveld is alleen het langwerpige gedeelte van het perceel ten noorden van de Bandsloot gebruikt.
