Verandering in stromingsrichting

Door de voorgenomen nieuwe drinkwaterwinning in Kruisland verandert het stromingspatroon in het bepompte pakket en in het hierboven liggende watervoerende pakket. Deze veranderingen vinden plaats rond Kruisland en Roosendaal (zie Figuur 10‑9 en Figuur 10‑10). In rood zijn de isohypsen getekend in de situatie met een nieuwe drinkwaterwinning, in zwart zonder. Isohypsen zijn lijnen op een kaart met gelijke stijghoogten. Grondwater stroomt in loodrechte richting op de isohypsen. Te zien is dat de isohypsen ongeveer op dezelfde plaats liggen, er verandert dus relatief weinig. In de directe omgeving van Kruisland komen de isohypsen dichter bij elkaar te liggen en veranderen qua patroon. Het eerste betekent dat de stroomsnelheid toeneemt en het tweede dat de stroomrichting verandert in de richting van winning Kruisland. Deze veranderingen zijn lokaal rond de winning Kruisland en treden vooral op in de formatie van Oosterhout. De veranderingen in de bovenliggende Formatie van Maassluis zijn veel kleiner; de veranderingen aan maaiveld zijn nihil.

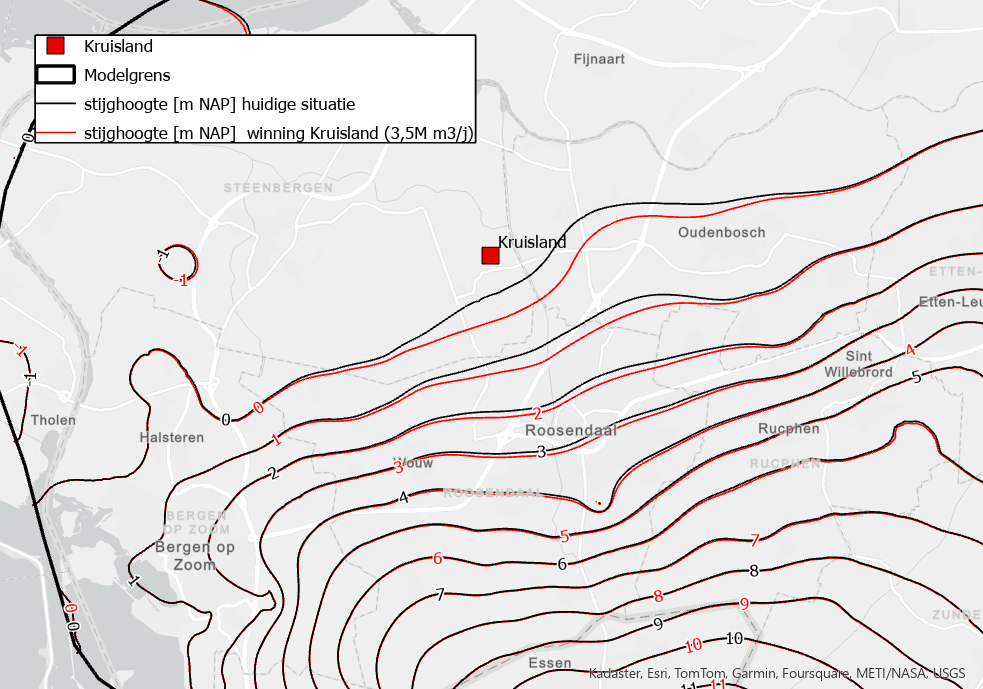

^{Figuur 10‑9: Isohypsen in een gemiddelde situatie in bovenliggende watervoerende pakket (Formatie van Maassluis, modellaag 16, Peize-Waalre pakket) (m NAP)}

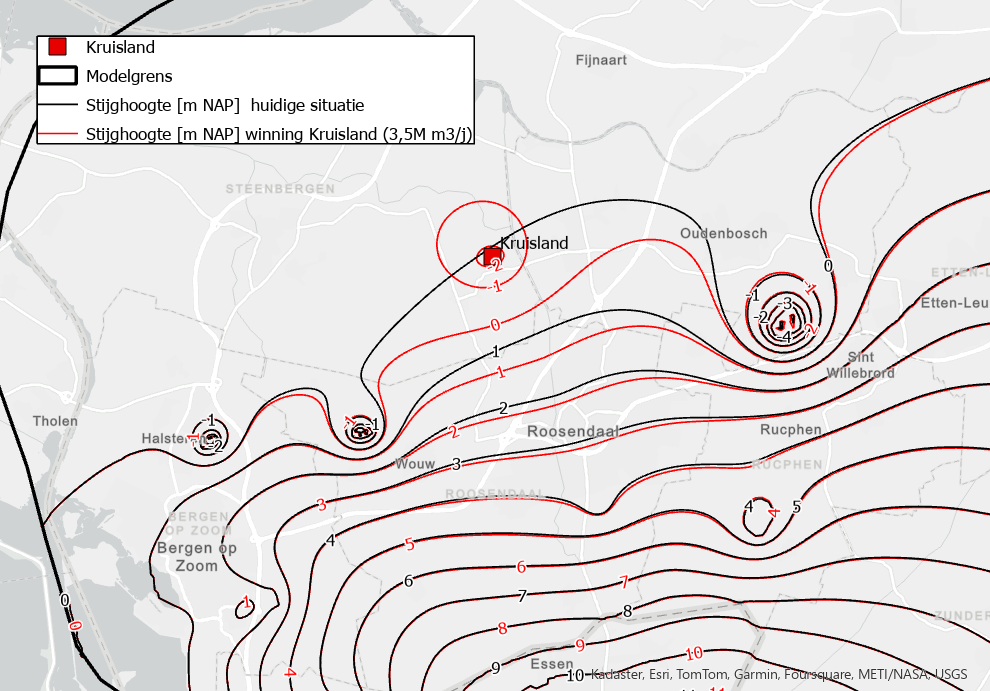

^{Figuur 10‑10: Isohypsen in een gemiddelde situatie in het bepompte pakket (modellaag 19, Formatie van Oosterhout) (m NAP)}
